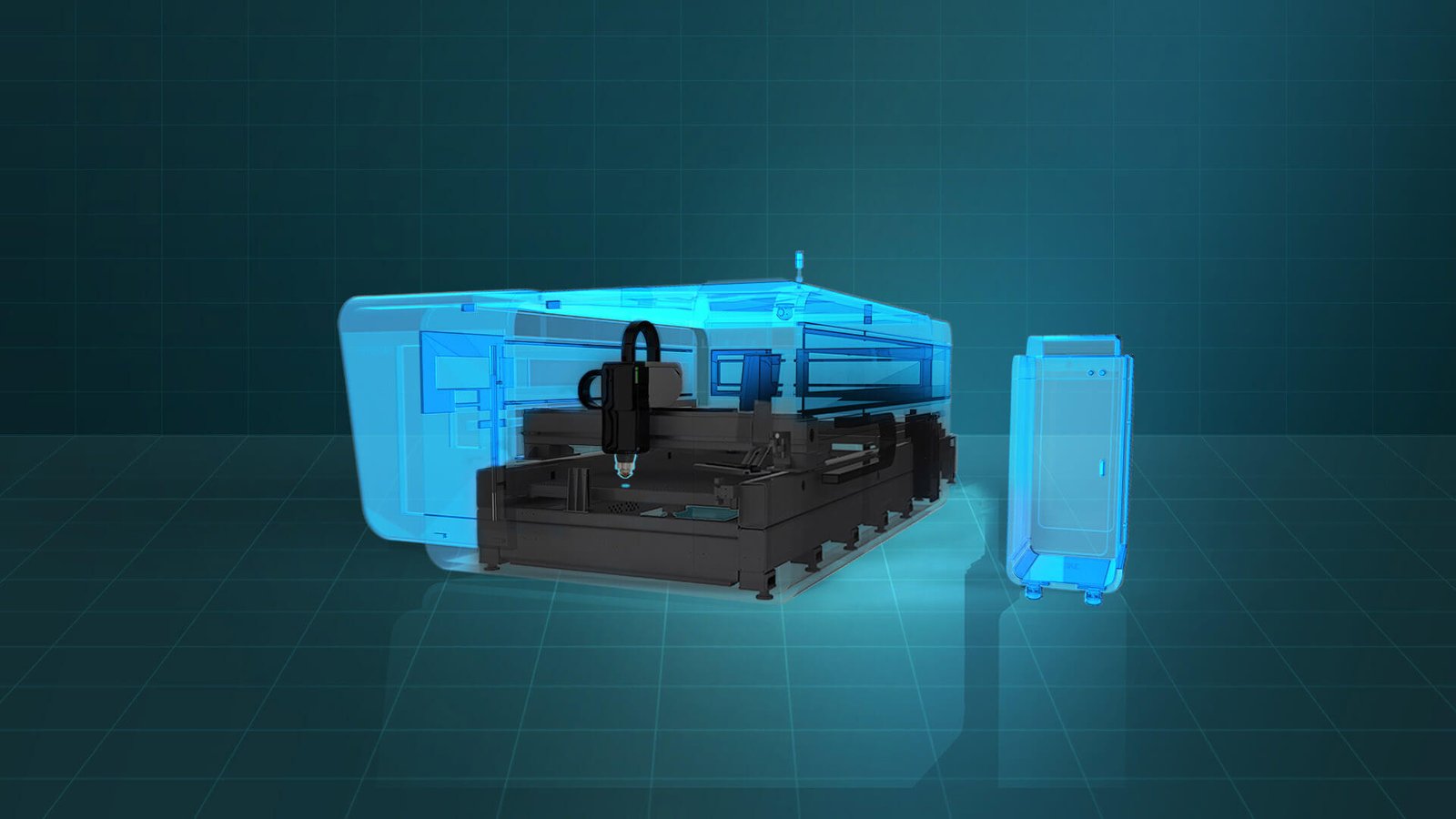

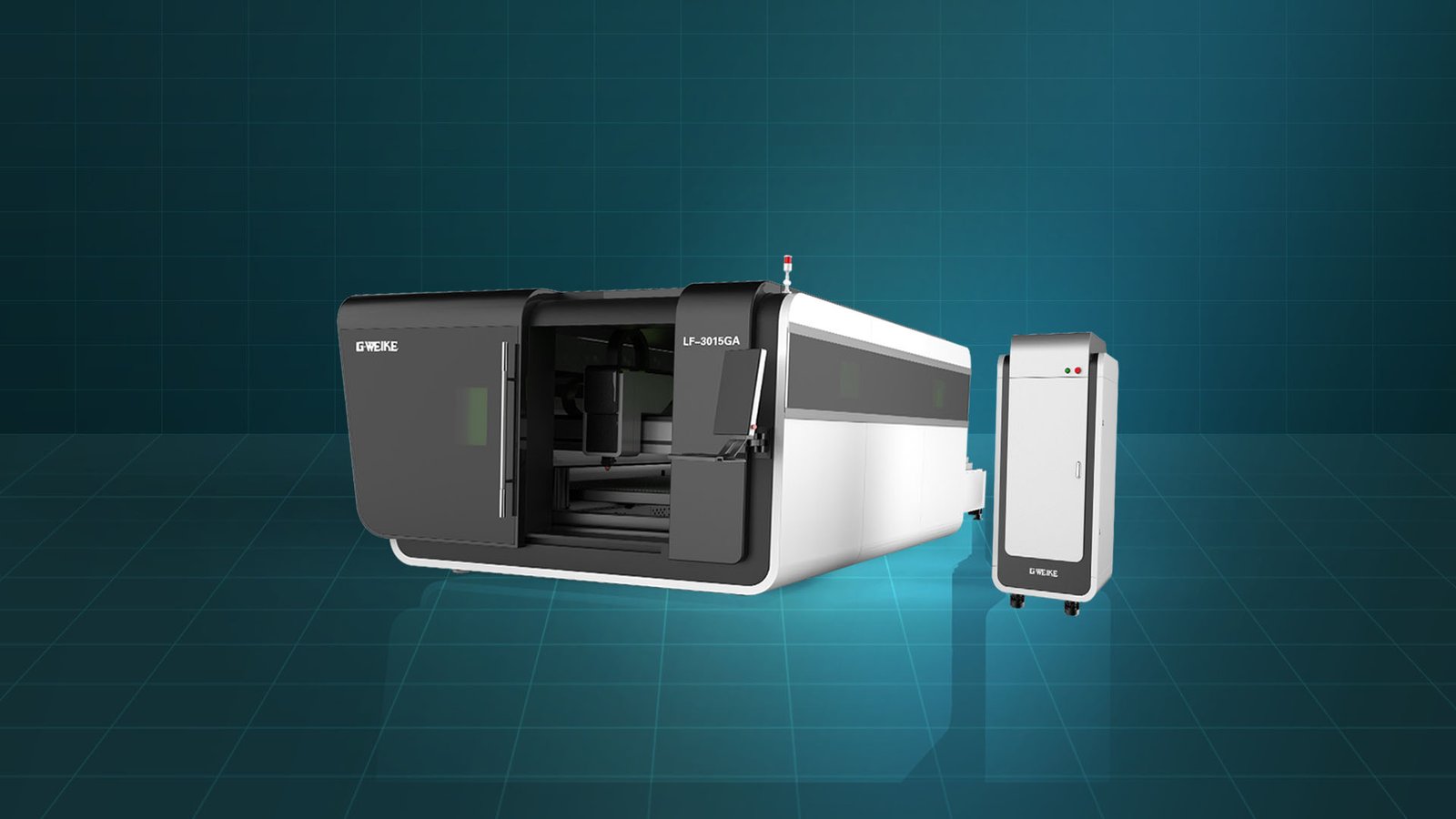

Güvenli ve Çevreci Tasarım

  • CE normlarına uygun tamamen izole gövde
  • CE normlarını uygun güvenlikli izleme camları
  • Dumanın yayılmasını ve kesim esnasında ortaya çıkan gazların indirgenmesini sağlayan ventilasyon sistemi

Safety and No Pollution

  • With a fully enclosed design;
  • The observation window adopts an European CE Standard laser protective glass;
  • The smoke produced by cutting can be filtrated inside, it’s non-polluting and environmentally friendly;
  • The weight of machine is 7500kg.

Otomatik Değişen Tabla

  • Yukarı ve Aşağı hareketli;
  • CNC ve yazılım ile tam uyumlu ve kontrollü
  • 15 saniye kadar kısa bir sürede
    tabla değişimi ve operasyon geçişi

Exchanging Platform

  • It adopts an up and down exchange platform;
  • The converter is responsible for controlling
    the exchanging motor;
  • The machine is able to finish the platform
    exchanging within 15s.

3. Nesil Havacılık ve Uzay Teknolojisine Sahip Alüminyum Köprü

Havacılık sektörü ve disiplinlerine göre, 4300 ton kuvvetinde pres vasıtası ile üretilmiştir. Isıl işlem sonrasında malzeme mukavemeti tüm boyda 6061 T6 seviyelerine ulaşmaktadır. Havacılık Teknolojisine sahip Alüminyumun avantajlarından bazıları;, malzemedeki tokluk ve üst düzey dayanıklılık, oldukça hafif yapıya bağlı yüksek hızlara aktarma, paslanma direnci en yüksek. Tüm bunların bir araya gelmesi ile oluşan yüksek verimlilik.

3rd Generation Aviation Aluminum Gantry

It is manufactured with aerospace standards and formed by 4300 tons press extrusion molding. After aging treatment, its strength can reach 6061 T6 which is the strongest strength of all gantries. Aviation aluminum has many advantages, such as good toughness, light weight, corrosion resistance, anti-oxidation, low density, and greatly increase the processing speed.

Parçalı Kutu Konstrüksiyona Sahip Dayanıklı Gövde

Uçak tasarımında kullanılan petek teknolojisinin bu makineye adapte edilerek, gövdeye muazzam güç ve dayanım kazandırmaktadır. Petek yapı içeresinde kullanılan feder sistemi sayesinde, hareket sistemlerinin bağlı olduğu tüm aktarma organlarına yüksek stabilite ve mukavemet katar ve tüm deformasyon etkilerinden korunur.

  • Yüksek mukavemet, stabilite sayesinde 20 yıla kadar dayanıklı yaşam ömrü.
  • Petek yapıda ve profillerde kullanılan malzeme kalınlığı 10mm ve minimum toplam ağırlık 4500kg.

The Segmented Rectangular Tube Welded Bed

The internal structure of the bed adopts the aircraft metal honeycomb structure, which is welded by a number of rectangular tubes. Stiffeners are arranged inside the tubes to increase the strength and tensile strength of the bed, it also increases the resistance and stability of the guide rail so as to effectively avoid the deformation of the bed.

  • High strength, stability, tensile strength, ensuring 20 years of use without distortion;
  • Thickness of rectangular pipe wall is 10mm and weights 4500 kg.
yeni-head

RAYTOOLS Kesme Kafası

Manuel müdahale gerektirmeyen; Oto-Fokus özelliği

  • Manuel odaklama gerektirmez

Yazılım ve CNC tarafından tam kontröl altında tutulan kesme kafası değişik kalınlıklar arasından geçiş yapıldığında, uygulanan parametreye göre yeni odak noktasını kendisi tayin eder. Bu sayede manuel odaklamadan 10 kat daha hızlı işlem geçişi sağlanırken, operatör hataları minimize edilerek verimlilik artar.

  • Yüksek ayarlama imkanı

0 ~ 20mm arasında değişken kalınlıklarda malzemeler için; Ayar aralığı -10 mm~ +10mm, hassasiyet 0.01mm

  • Uzun kullanım ömrü

Kolimatör ve fokus lensleri üzerine adapte sıvı soğutma sistemi, oluşabilecek yüksek ısılardan tüm optik sistemin korunmasına fayda eder ve ekipmanların kullanım ömrünü uzatır.

RAYTOOLS cutting head

Without manual operation, it can focus automatically

  • Without manual focusing

    The software automatically adjusts the focusing lens to realize automatic perforating and cutting plates of different thickness. The speed of automatically adjusting focus lens is ten times of the manual adjusting.

  • Bigger adjustment range

    Adjustment range -10 mm~ +10mm, precision 0.01mm, suitable for 0 ~ 20mm different types of plates.

  • Long service life

    Collimator lens and focus lens both have water-cooling heat sink which reduces the temperature of the cutting head to improve the life of the cutting head.

Hareket Aktarımı ve Hassasiyet

Germany japan Alman ve Japon Teknolojisi bir arada

G·WEIKE fiber lazer kesim makineleri Alman Atlanta Kremayerleri, Japon Yaskawa motorları ve Alman Neugart redüktörleri barındırır. Bu teknoloji birliği sayesinde elde edilebilir pozisyonlama hassasiyeti 0.02mm ve ivmelenme 1.5 seviyelerine kadar ulaşabilir. Sistemin hesaplanmış maksimum kapasite çalışma ömrü 10 yıla yakındır.

Transmission and Precision

Germany japan German & Japanese Tech Quality

G·WEIKE fiber laser cutting machine is equipped with German Atlanta rack, Japanese Yaskawa motor and German Neugart reducer. The positioning accuracy of the machine tool can be 0.02mm and the cutting acceleration is 1.5G. The working life is up to 10 years.

Teknik Özellikler

Makine Modeli LF4020GA
Rezonatör Kapasiteleri 1000W 2000W 3000W 4000W 6000W 8000W(Opsiyonel)
Ölçüler 11475*2574*5169mm
Çalışma Alanı 4000mm x 2000mm
Tekrarlanabilir Hassasiyet ±0.02mm
Maksimum Hız 120m/min
Maksimum İvmelenme 1.5G
Voltaj ve Frekans 380V 50Hz/60HZ

Technical Parameters



Machine model LF4020GA
Laser power 1000W 2000W 3000W 4000W 6000W 8000W(Optional)
Dimensions 11475*2574*5169mm
Working area 4000mm x 2000mm
Repeat positioning accuracy ±0.02mm
Maximum speed 120m/min
Max. acceleration 1.5G
Voltage and frequency 380V 50Hz/60HZ



Endüstri Uygulamaları

LF4020GA fiber lazer makinedi 8000W’a kadar rezonatör ile donatılabilir, bu sayede oldukça kalın malzeme kesimleri ile yüksek endüstriyel aralık yakalanmış olur. Örneğin kalın malzeme ve yüksek güç ihtiyacı olan başlıca sektörler, Tarım, tekstil, gıda, yapı ve diğer büyük makinelerin ve ekipmanların üretimi.
Bu yüksek güç sayesinde kesilebilir malzeme tipleri; paslanmaz çelik, siyah sac, folyo kaplama sac, alüminyum ve alaşımları, titanyum ve alaşımları, galvanizli sac, bakır ve daha bir çok farklı metaller.

Industry Applications

LF4020GA fiber laser cutting machine can carry up to 8000W laser power, so cutting some thick plate, it is a very good choice. For example, agricultural machinery, textile machinery, food machinery and construction machinery and other large machinery and equipment manufacturing, usually use high power fiber laser cutting machine for processing.
Suitable for stainless steel, carbon steel, silicon steel, aluminum alloy, titanium alloy, galvanized steel, aluminum-plating zinc plate, copper, and other metals.
